フジムラの
ワイヤーカット

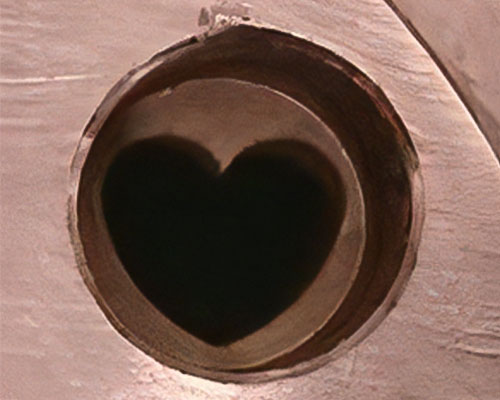

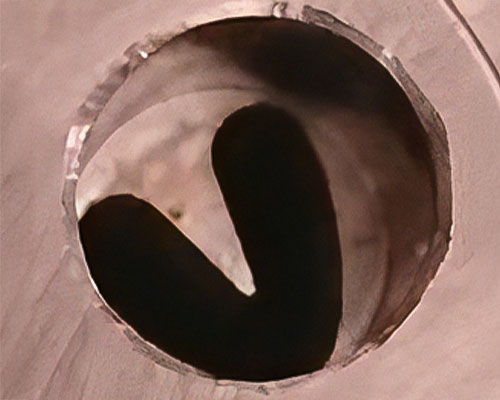

ハートの金型の修正加工
色々な形を加工してきましたが、ハートは初めてでした。
分かりやすい形の加工も楽しいですね

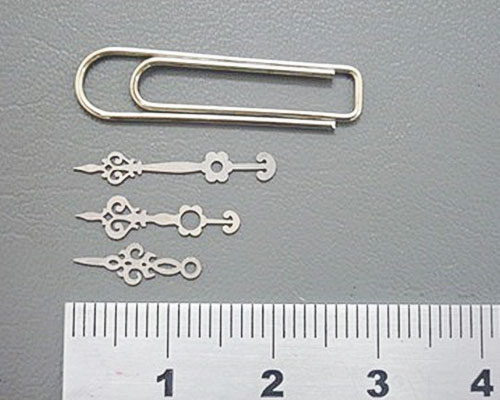

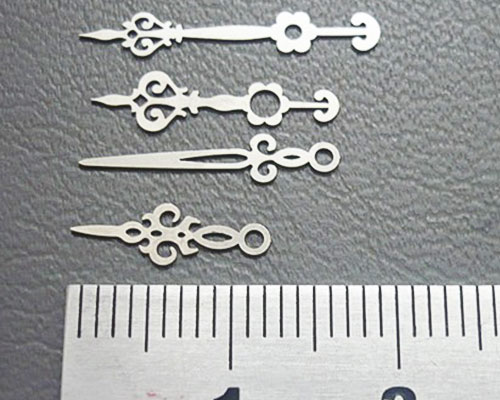

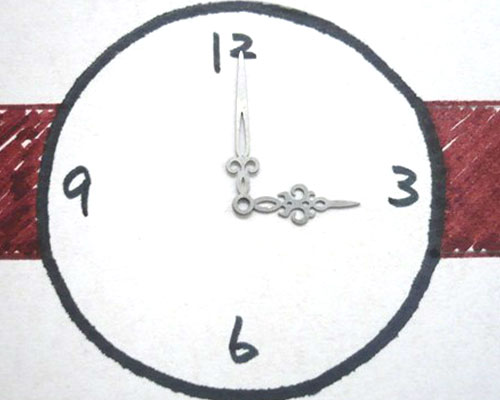

時計の針の試作品
腕時計の針のオリジナルデザインです。
細かい加工ですが、重ね切りが可能です。

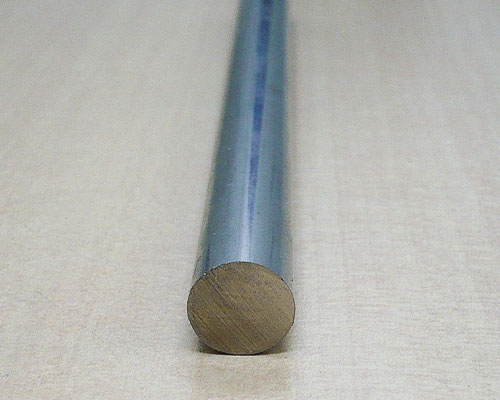

アルミ丸棒の貫通孔加工
長さ152ｍｍ、Φ11.7ｍｍのアルミ丸棒の材料にΦ1.5ｍｍ～Φ2.5ｍｍの貫通した孔(あな)を12ヶ所綺麗な円であけました。

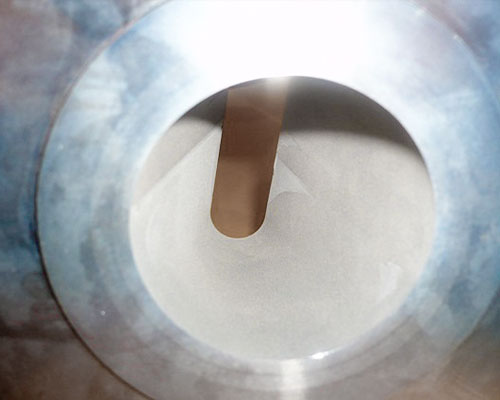

上下異形状の切り取り
左の素材に、上は丸（φ15）
下は楕円（幅20×80）の孔（あな）を加工

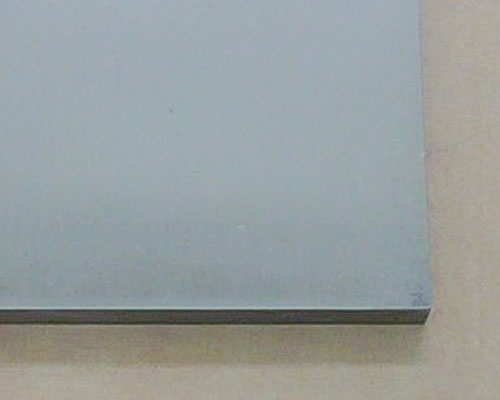

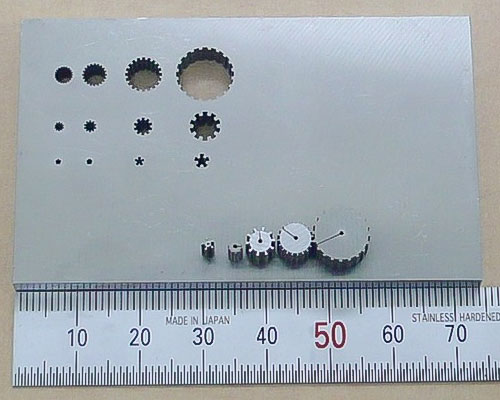

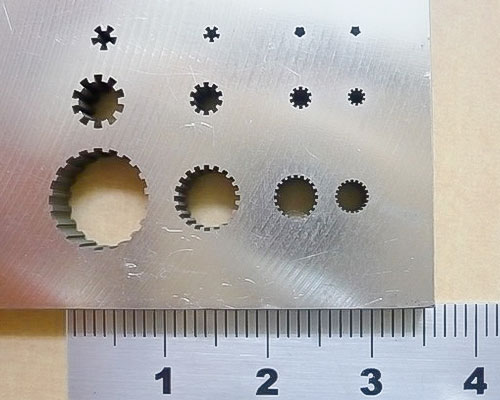

ギヤ(歯車）
遊び心で、小さなギヤ(歯車）を作ってみました
孔の位置の難しい加工
大きな孔（あな）の外径を中心に側面に小さな孔を加工

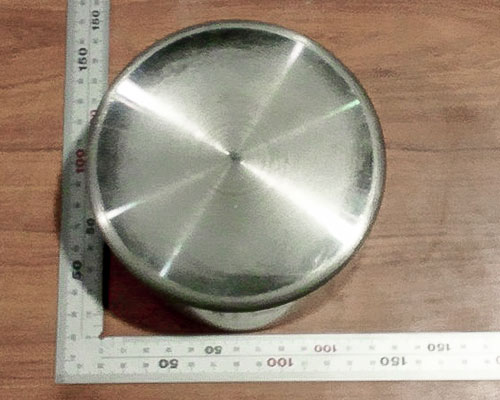

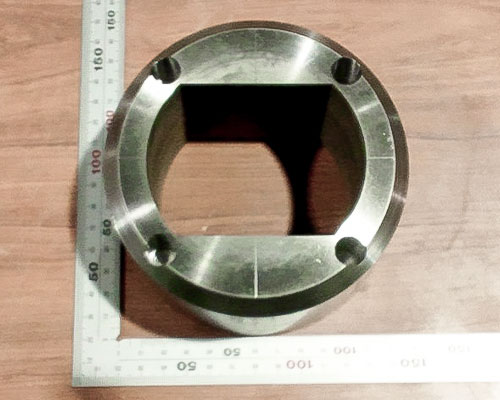

S50Cカップリング

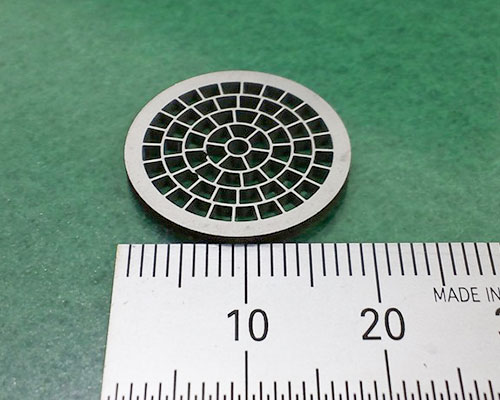

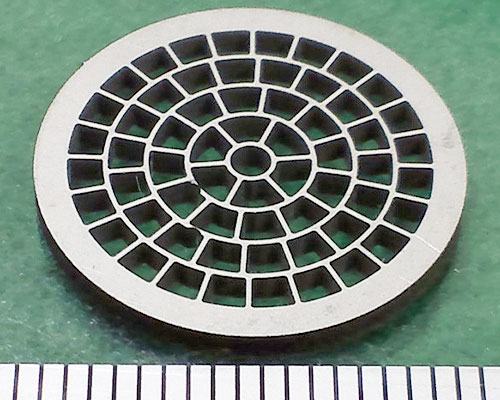

ノズルメッシュ

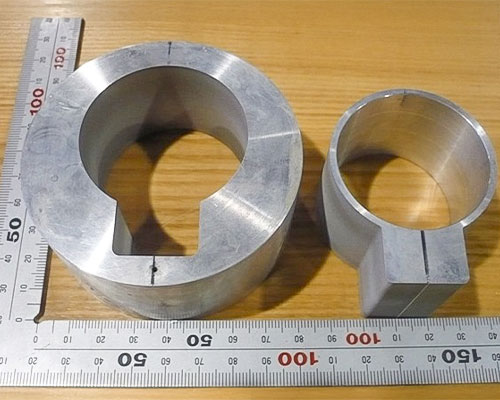

クランプ(押え部分）の少ない加工
固定する際に押える部分の少ない金型の加工

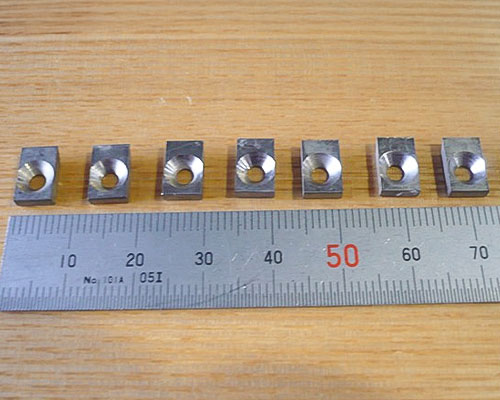

ステンレスの穴あき板材の切断
完成品の寸法が小さいので工夫しました。
ギヤの切断

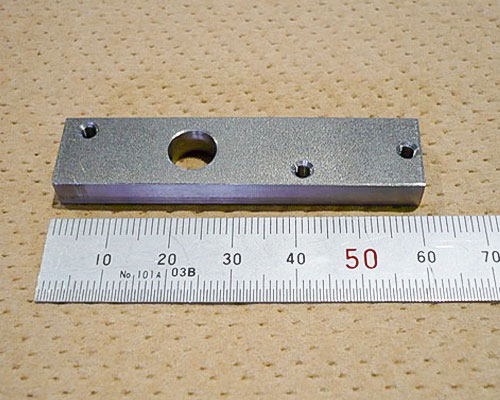

貫通孔を鍵穴のような形に切り抜き

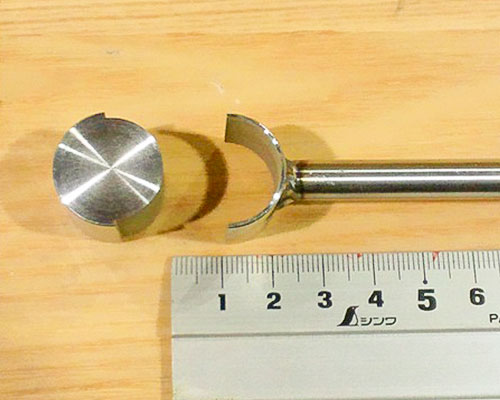

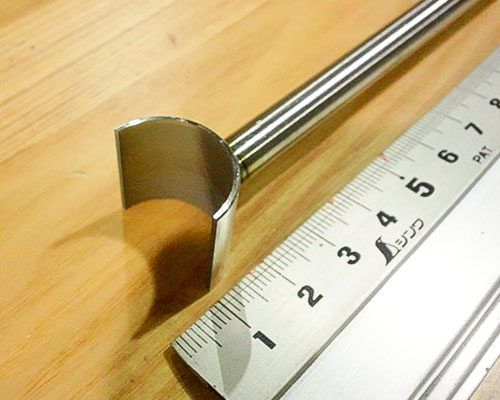

素材を○とＹの形に切り抜き

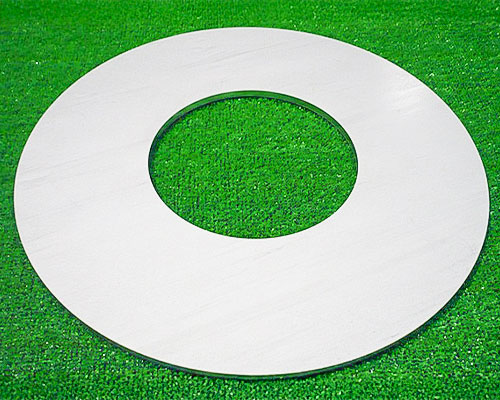

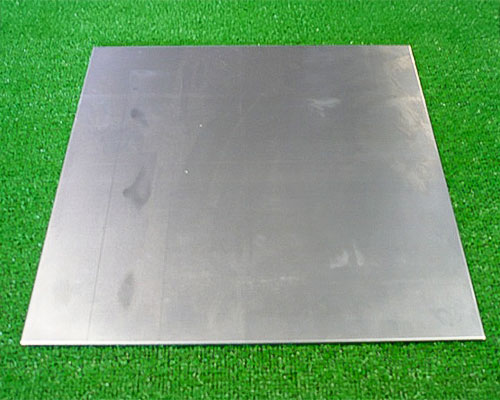

素材をドーナツ型に抜取り

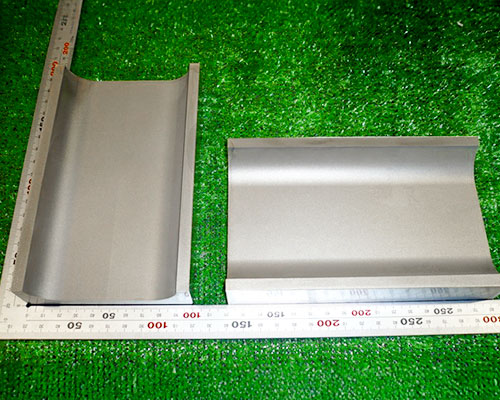

素材を半分にカット

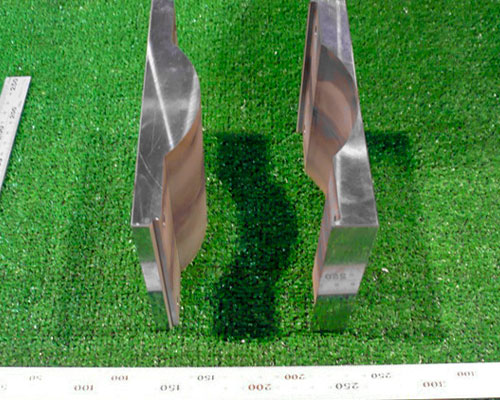

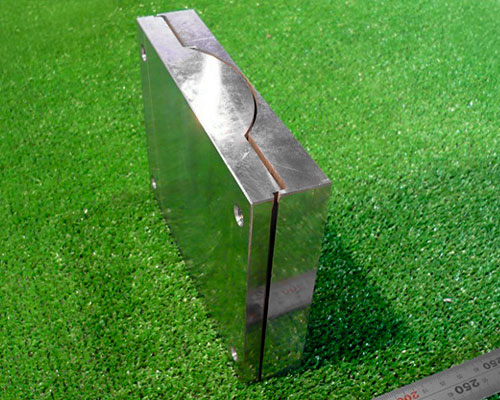

SS400ブロック材で簡易金型部品作成

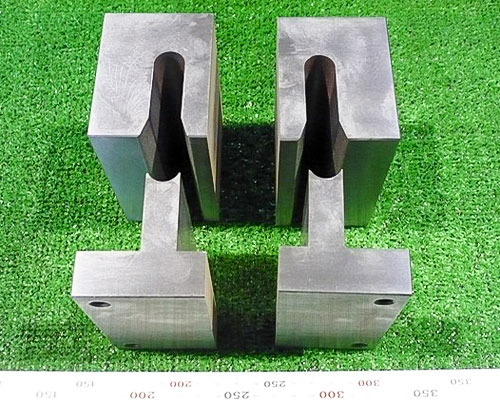

素材を4等分にカット
マシニング加工

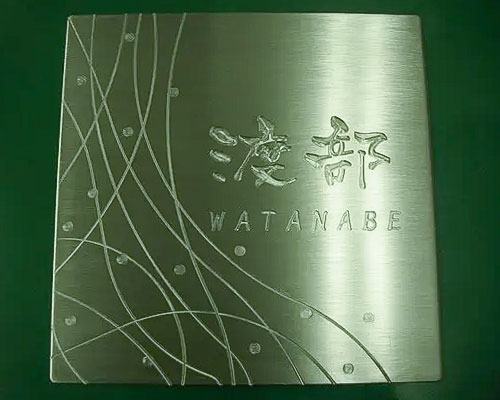

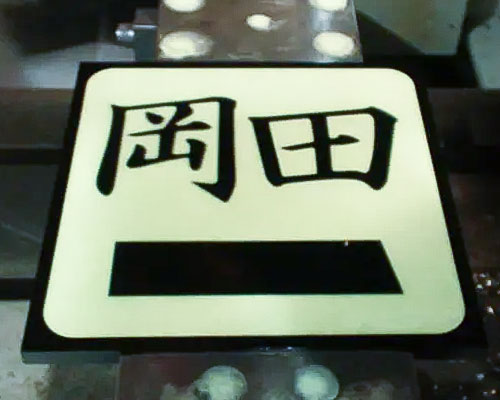

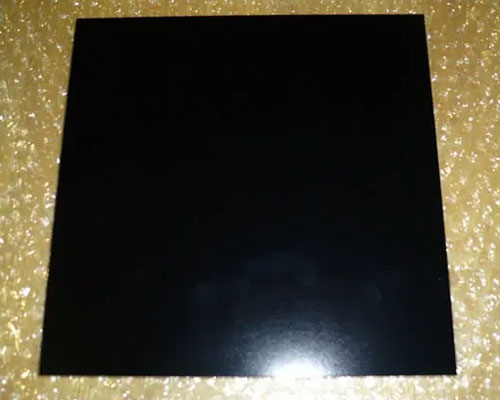

弊社オリジナルの表札
手作り感を出すため、加工跡をわざと残しています。
弊社オリジナルの表札
お客様からいただいたイメージ図から図面を製作し、データ化して製品化致しました。

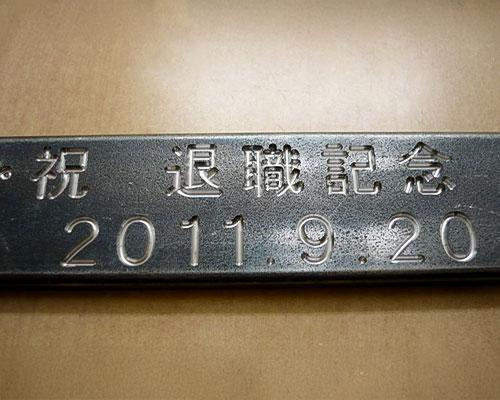

文字の彫り込み依頼品
お客様からいただいたイメージ図から図面を製作し、データ化して製品化致しました。

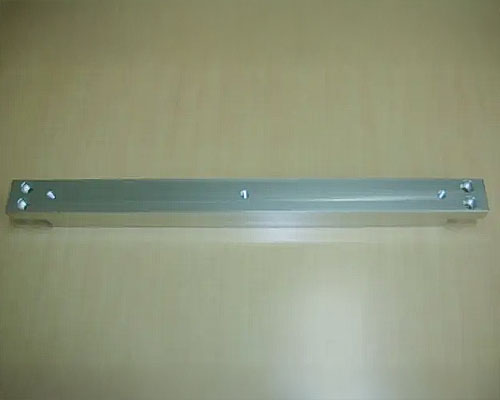

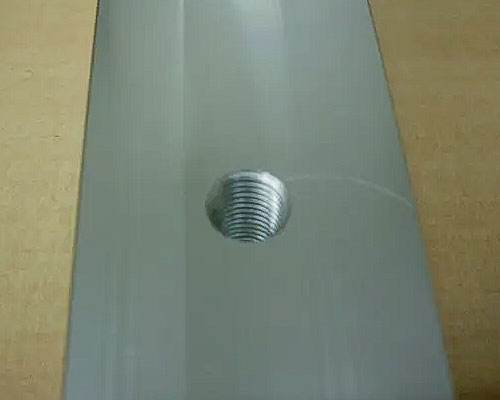

長さ1100ｍｍ素材のネジ穴の加工
ラック（棚）の脚として使われるものです。

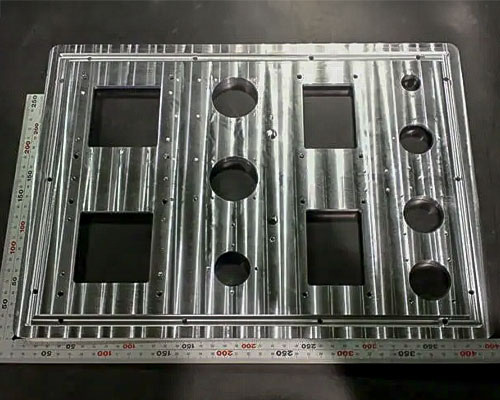

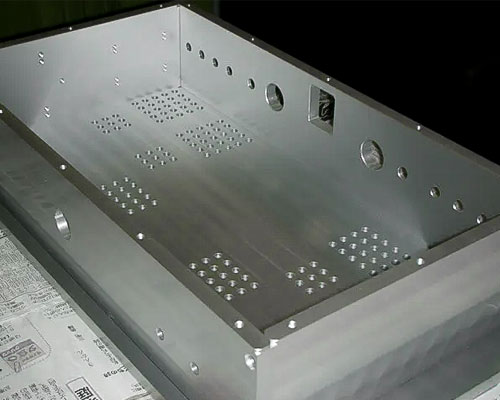

高級オーディオの筐体
オーダー品や廉価版（製品普及用の低価格化商品）など色々な種類を加工しております。

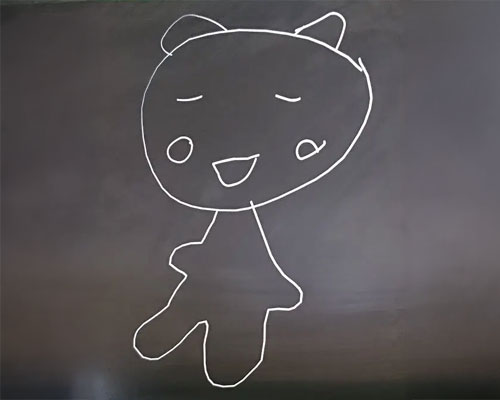

子どもの絵を彫り込み
展示会用に見本として製作しました。

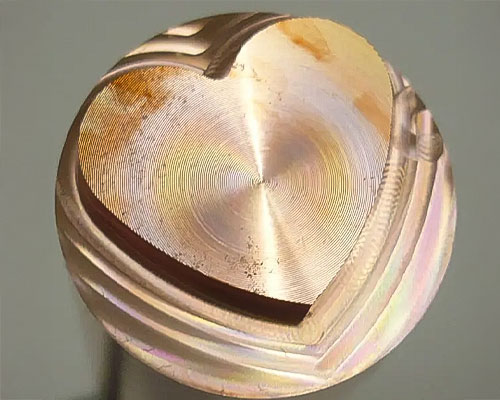

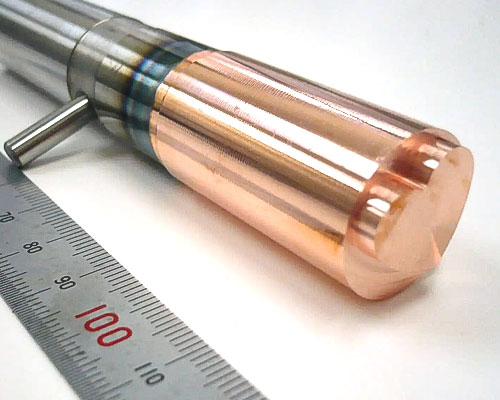

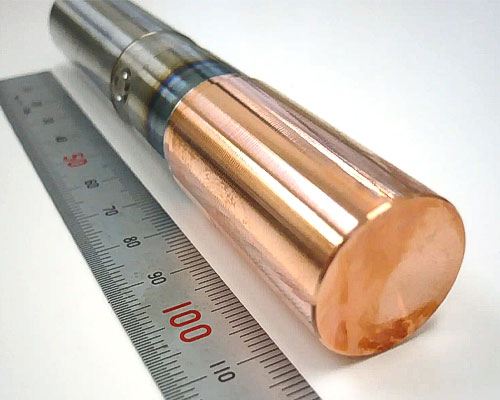

ハート型の電極作成
形彫放電加工で使用する電極を製作しました。
大型アルミ材の加工
294×344×8ｍｍのアルミ材に四角や丸の孔を空け、また深さ2ｍｍ（公差0～2/100）の彫り込みを入れました。

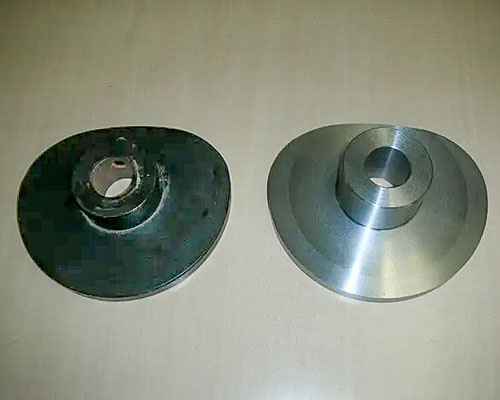

複製品の製作
左の黒染めの見本品をお預かりし、採寸、図面製作、マシニング・ワイヤーの加工で複製品を製作しました。
形彫放電加工

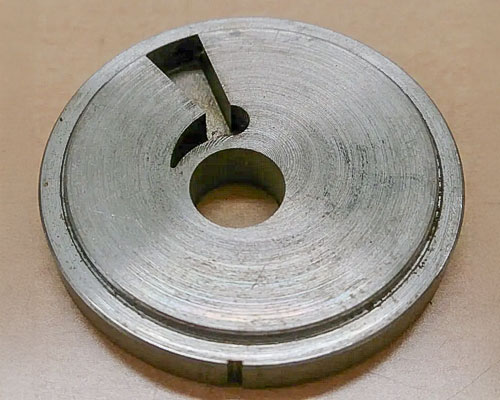

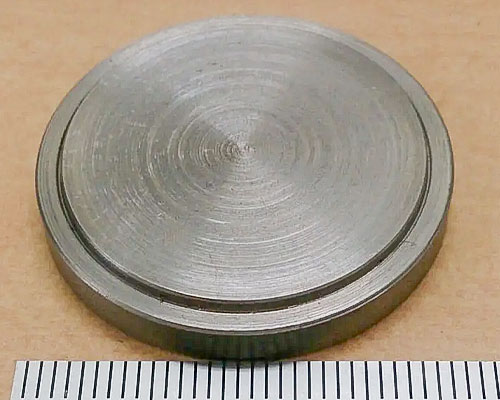

形彫放電加工 加工例1
旋盤(外注加工)後の円形のSS材(一般鋼)にワイヤー放電加工で中心に孔を明け、形彫放電で溝を彫り込みました。

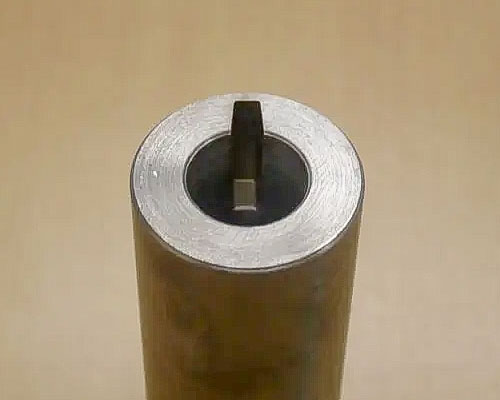

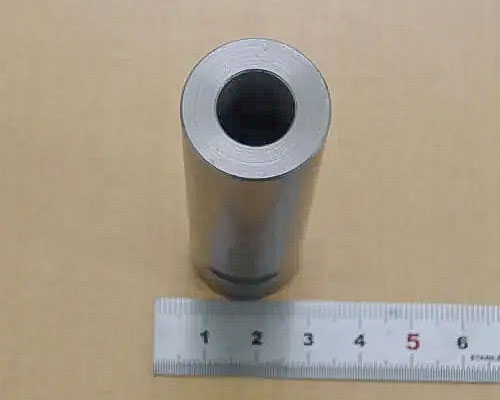

形彫放電加工 加工例2
左の素材の先端部分に加工しました。鋳造型部品なので、部品の形に鋳造（鋳込み：溶かした鉄を流し込む事）されます。手前が広く奥が狭い、そして奥上から手前下側に傾斜している形に掘り込んでいます。

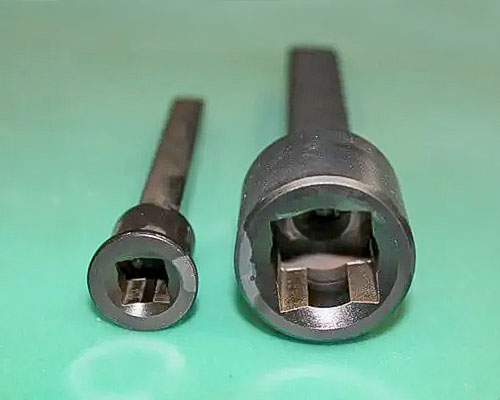

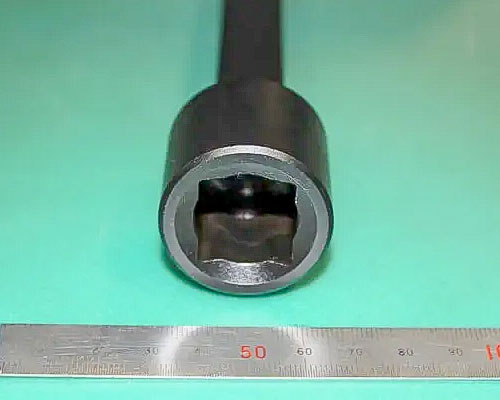

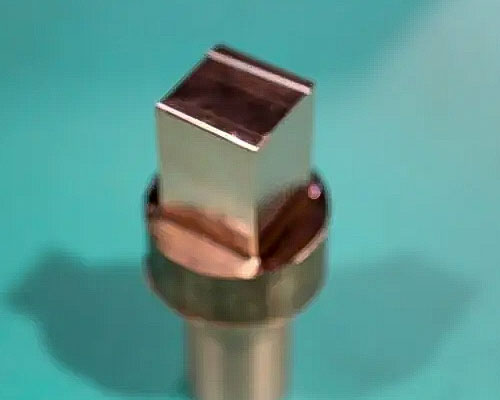

形彫放電加工 加工例3
1枚目：弊社で製作した電極
2枚目：中央の円形の空洞に電極の形を掘り込んだもの
貫通孔(あな)が無くても加工できる点がワイヤーカットと違う所です。

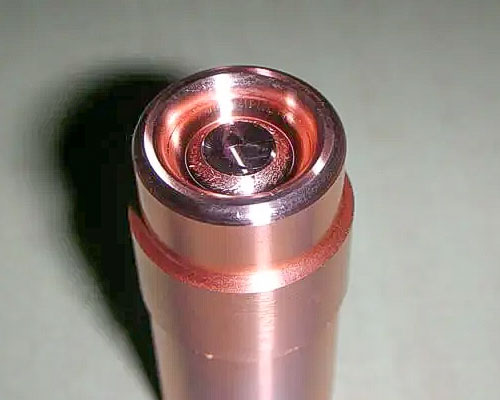

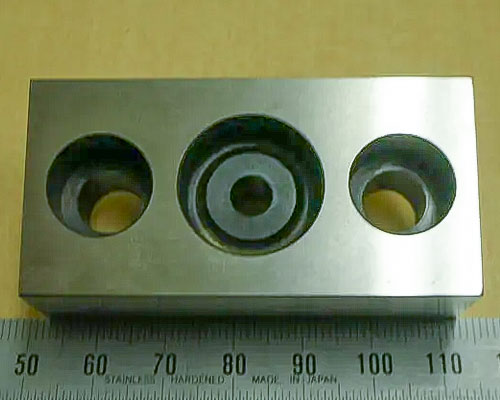

形彫放電加工 加工例4

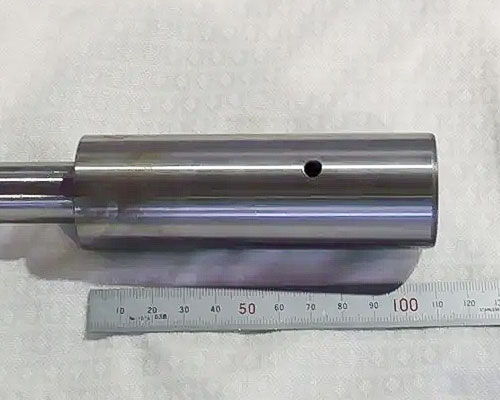

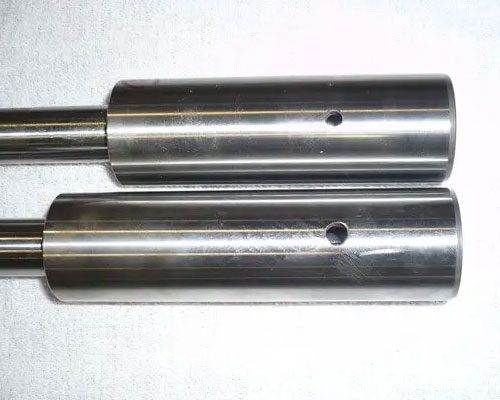

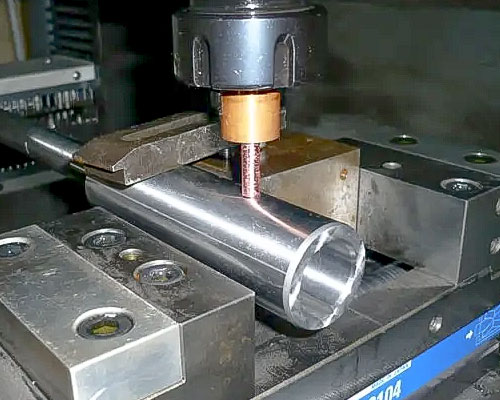

形彫放電加工 加工例5

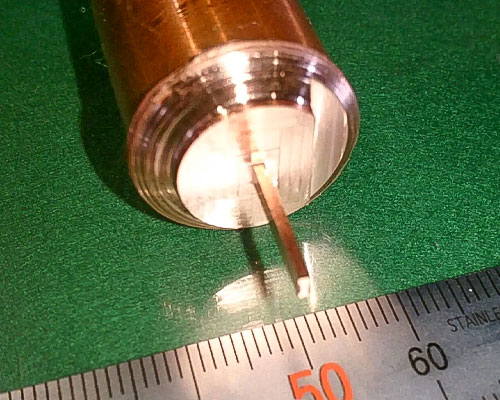

形彫放電加工 加工例7
電極で1ミリほどのごく小さな穴を開けています
形彫放電加工 加工例6
1枚目：弊社で製作した電極と完成品

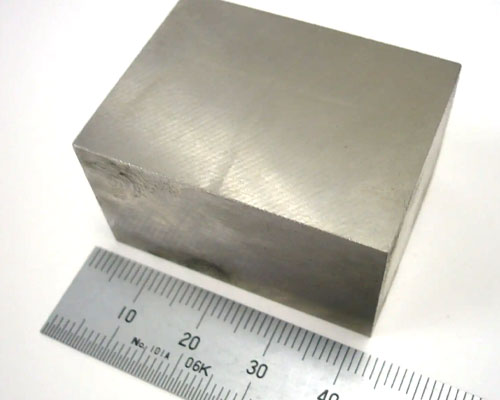

2枚目：使用した金属
3枚目：きれいにハート型にくりぬかれています
加工技術を合わせた製品

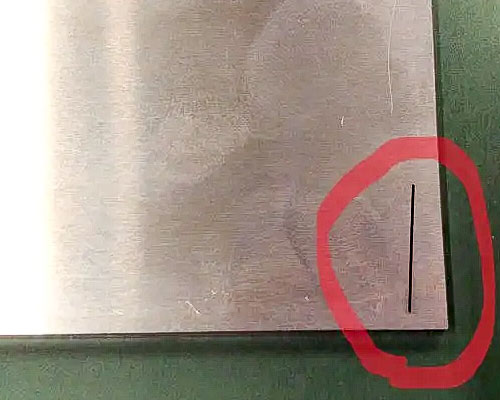

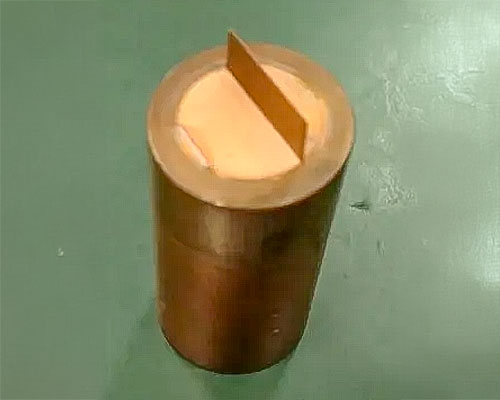

細い溝を彫り込む
ワイヤーカットで細い電極を製作し、形彫放電加工で細い溝を彫り込みました。
金魚
マシニング加工で模様を彫り、ワイヤーカットで輪郭をカットしています。

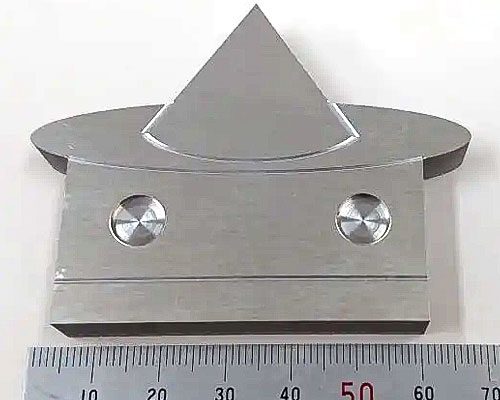

ハロウィンフジボー
マシニング加工で模様を彫り、ワイヤーカットで輪郭をカットしています。

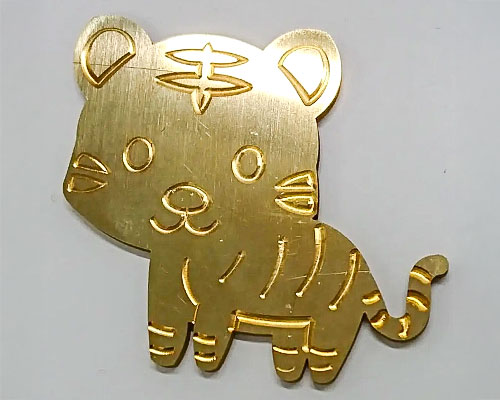

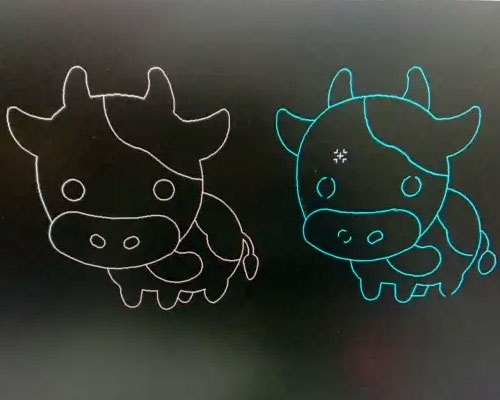

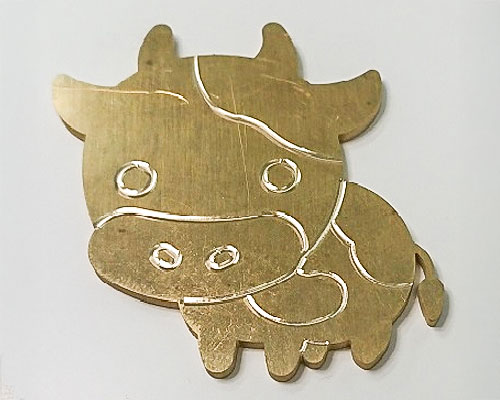

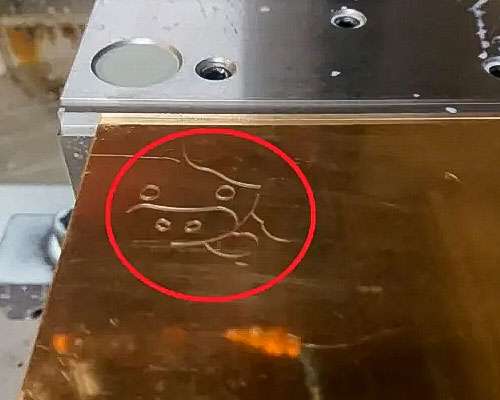

干支 丑
マシニング加工で模様を彫り、ワイヤーカットで輪郭をカットしています。
干支 巳
マシニング加工で模様を彫り、ワイヤーカットで輪郭をカットしています。

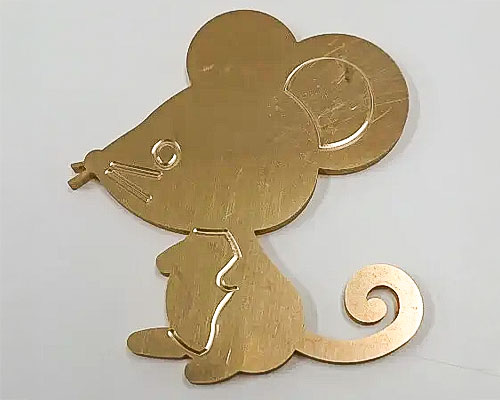

干支
マシニング加工で模様を彫り、ワイヤーカットで輪郭をカットしています。
